PLATINUM CUT
Découpe de tôles lourdes et gros volumes

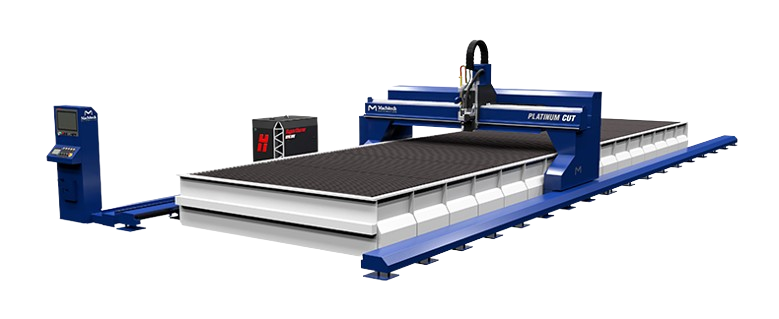

La table plasma PlatinumCut™ de Machitech est une solution de découpe industrielle personnalisée pour les industries sidérurgiques telles que les chantiers navals, les installations de traitement des plaques et les fabricants de structures en acier. Grâce à sa conception à portique et rails, elle est idéale pour les clients qui disposent déjà d'un lit de table ou qui souhaitent construire le leur à l'aide des dessins fournis
Caractéristiques
Fonctionnalités standard haut de gamme
Tailles disponibles : 3000 x 6000 jusqu'à 6000 x 360000
Système de portique et de rails, modulaire pour une extension ultérieure
Construction robuste pour les besoins de production élevés
Système de séparation magnétique de la torche Contrôleur automatique de hauteur de torche
Machitech Entraînements de servomoteurs CA Bosch Rexroth (Ethercat) Système de rails inversés innovant et breveté monté au sol Tables entièrement soudées et usinées (à tirage descendant ou à eau) Portique en acier usiné robuste de 12"x12" Chariots d' extrémité surdimensionnés pour une stabilité maximale Crémaillère et pignon hélicoïdaux Agma 10 sur tous les axes Glissières linéaires Bosch sur les surfaces usinées Réducteurs planétaires hélicoïdaux ultra-précis Écran thermique sous le portique pour protéger contre la chaleur Les câbles et les tuyaux sont protégés par un rail d'alimentation fermé
Source de plasma
Système plasma Hypertherm XPR300
Le nouveau XPR300™ représente l'avancée la plus significative jamais réalisée dans la technologie de découpe plasma mécanisée. Il améliore la qualité de découpe HyDefinition® en combinant une nouvelle technologie à des processus raffinés pour la découpe X-Definition™ de nouvelle génération sur l'acier doux, l'acier inoxydable et l'aluminium.
Autres souces de plasma disponibles
Hypertherm XPR170 Hypertherm HPR400XD Hypertherm PowerMax
Contrôleur
Contrôleur Hypertherm Edge Connect™
EDGE Connect est la nouvelle génération de systèmes de contrôle automatisés de pointe d'Hypertherm. Cette nouvelle plateforme s'appuie sur 50 ans d'expérience et d'engagement pour développer, fabriquer et vendre des produits qui améliorent vos opérations de découpe.
Boîtier industriel Machitech
Notre boîtier industriel autonome protège le contrôleur contre la poussière et les chocs tout en fournissant des commandes matérielles à l'opérateur.
Option
Options disponibles pour le Platinumcut
Tête de chanfrein à contour complet à 5 axes
Station de perçage et de taraudage 20 CV
Stations de découpe plasma supplémentaires
Jusqu'à 8 stations oxyfuel
Torches oxyfuel automatiques IHT
Systèmes d'extraction des fumées
Systèmes de découpe de tubes et tuyaux
Système d'élimination des scories Cut N'Clean
Plateaux amovibles pour un nettoyage facile (lit à eau)
Système de montée/descente électronique (lit à eau)
Tablettes de numérisation
Marqueur pneumatique, jet d'encre ou micro-percussion
Système de sécurité (cordon de traction, rideau lumineux)
Espace libre supplémentaire sous le portique
Spécifications
Spécifications Techniques
Capacité de la table : 8 po (personnalisable)
Espace libre sous le portique : 12 po
Vitesse de coupe : 500 IPM (en fonction du processus)
Vitesse de déplacement maximale : 1 000 IPM
Répétabilité : 0,001 po
Précision de positionnement : 0,002 po
