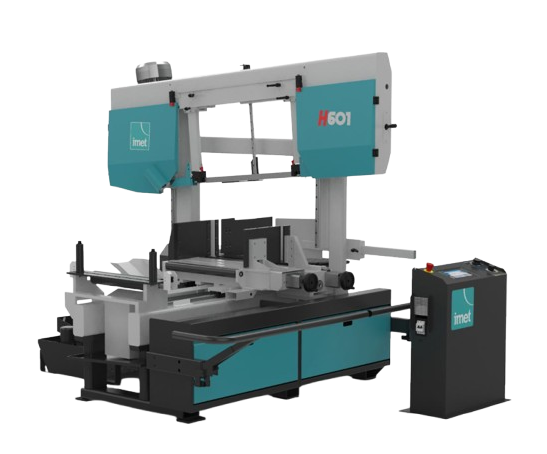

H 601 NC
Scie automatique pour coupe à 60° gauche
H601 NC F500-F1500 est une scie automatique à double colonne pour coupe de profilés de charpente métalliques, tubes et pleins en métal. La machine peut couper jusqu'à 60° à gauche et mémoriser 99 programmes de coupe. Ecran tactile pour régler les paramètres de coupe et gérer toutes les opérations de la machine.
Caractéristiques
Ecran tactile et contrôle numérique
La machine est équipée d'une CN avec écran tactile permettant de gérer toutes les fonctions et opérations et définir tous les paramètres de coupe. Possibilité de Mémoriser jusqu'à 99 programmes de coupe et plus de 30 longueurs, nombre de courses, total des pièces à couper, vitesse de descente de la lame, autodiagnostique des erreurs.
Large plan de travail
Large plan de travail supporté par pivot central avec paliers coniques préchargés. Pour faciliter le processus de coupe, la machine offre une référence visuelle à échelle graduée pour une précision maximale de positionnement. Un grillage supplémentaire de soutien est utilisé pour coupes à 0° afin de soutenir le matériel. Grillage à démonter pour coupes d'angles et utilisation de l'échelle graduée.
Avance-barre
Avance-barre pour répétition automatique du cycle de coupe, 550mm (disponible l'option en longueur 1500mm) avec mouvement de vis à billes de diamètre 32mm. L'avancement du matériel est assuré par une vis incrémentale et moteur auto-freinant. Longueur minimale de coupe : 30 mm, chute minimale 100m.
Précision d'avancement
La vis incrémentale pour l'avance-barre (entrainé par vis à billes avec moteur auto freinant), garantit une précision absolue de coupe. La tolérance est de +/- 0.2mm par course de 500mm avec matériel rectiligne.
Chargement du matériel
H601 NC F500 permet de charger des barres qui ne sont pas linéaires grâce au système d'ouverture des deux mâchoires. Rouleau rigide de soutien pour le chargement de barres à grande section
Archet et inclinaison de la lame
H 601 NC est équipée d'un archet de coupe en acier électro-soudé avec section tubulaire de grande épaisseur pour une pénétration optimale dans le matériel, la lame est inclinée à 5° par rapport au plan de travail. La structure rigide, l'inclinaison et la tension élevée (2000 kg/cm2) assurent une rigidité et des prestations optimales de coupe même sur les grandes sections.
Vitesse de la lame
Contrôle et gestion de la vitesse de la lame avec le pupitre de commande en fonction des matériaux. La machine est équipée de série avec variateur de vitesse à inverter ESC.
Dispositif mécanique palpeur
Détection automatique de la position de début coupe et permet une approche rapide grâce au palpeur mécanique.

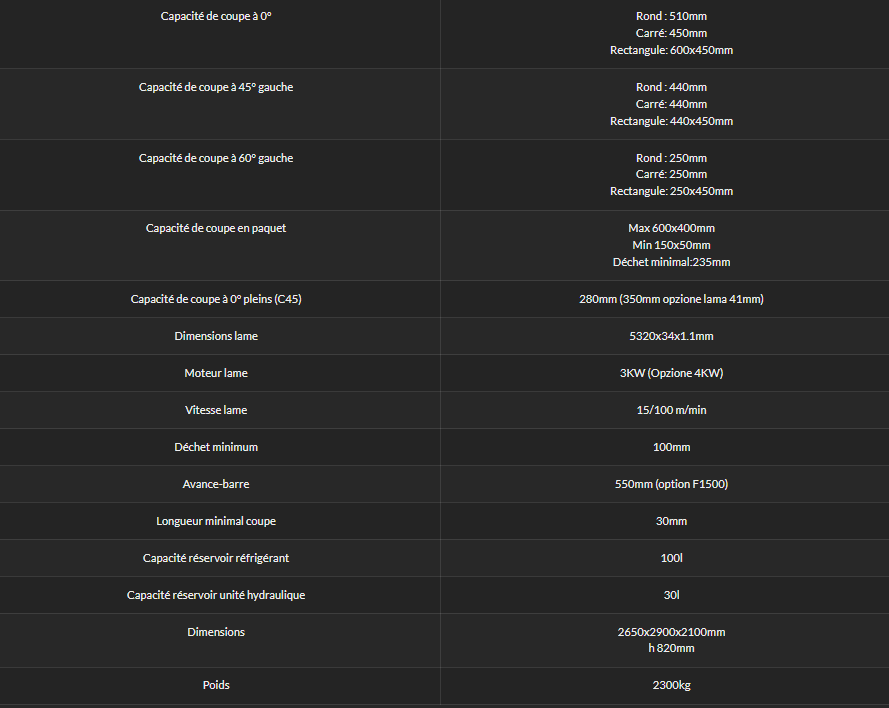

Données techniques
