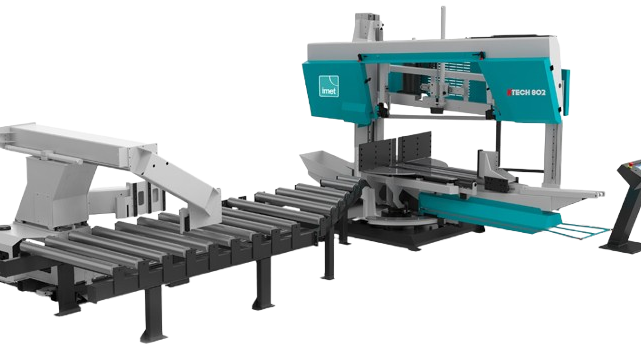

KTECH 802 F3000
Scie automatique à double colonne pour production
KTECH 802 F3000 est la scie automatique à double colonne pour couper profils de charpente et pour productions moyennes et grandes jusqu'à 60° à droite et à gauche. La série KTECH est équipée de rotation motorisée de l'archet et avancement automatique du matériel gérés par CNC.
Caractéristiques
Ecran tactile 10 pouces
KTECH1202 est équipée avec contrôle numérique par écran tactile 10" permettant de gérer toutes les fonctions opératives et de définir les lignes et processus de coupe par une interface utilisateur facile et intuitive. L'écran tactile permet le réglage des types différents de coupe (coupe symétrique/asymétrique, coupe à pointe), quantités des coupes et nombre des courses de l'avance-barre.
Systèmes des axes contrôlés
Les scies automatique K-TECH sont équipées de système à 3 axes contrôlés (fermeture de l'étau, avancement du matériel et rotation de l'archet) par contrôle numérique. Tous les mouvements sont gérés par l'écran tactile.
Archet rigide en acier
En acier électro-soudé de nouvelle conception, avec section de grande épaisseur, garantit l'élimination de vibrations et du bruit. Poulies porte-ruban supportées par paliers de grandes dimensions et bases flottantes pour un alignement parfait. Mouvement de l'archet parfaitement balancé, commandé par un cylindre hydraulique de grand diamètre. Coulissant sur guides linéaires.
Précision de coupe
Les scies à ruban IMET semiautomatiques et automatiques assurent une précision maximale de positionnement grâce à la détection de l'angle de coupe loin du centre, pour garantir l'exactitude aussi sur coupes à angle à droite comme à gauche.
Rotation motorisée de l'archet
Sur le scies KTECH ou KS NC la rotation de l'archet est gérée par CNC, avec blocage de la rotation archet par un cylindre hydraulique.
Inclinaison de la lame
La lame à ruban des scies automatique KTECH est inclinée (5° sur le modèle 1202) par rapport à la pièce à couper, afin d'assurer la pénétration optimale dans le matériel et optimiser les temps de production.
Tensionnement de la lame
Tensionnement de la lame par système mécanique/hydraulique, à environ 2000 kg/cm2, controlé par le logiciel de la machine. Arrêt immédiat du cycle de coupe en cas de rupture de la lame.
Patins guide-lame
Patins guide-lame avec éléments en métal dur, complets avec rouleaux latéraux cimentés, trempés et rectifiés avec large intervalle de réglage. Le guidelame mobile est maintenu da façon automatique dans la zone de coupe.
Nettoyage de la lame
Nettoyage de la lame par brosse métallique réglable à entrainement mécanique; réfrigération de la lame avec lubrification minimale de série pour couper profils et tubes sans dispersion du liquide sur le système de détection des longueurs.
Etau
Etau horizontal avec mâchoires rondes adaptées au blocage du matériel à tous les angles. Ce système garantit un serrage parfait de la barre à couper tout prés de la ligne de coupe sur les deux cotés du matériel. Hauteur mâchoires 370 mm.
Avance-barre
Avance-barre pour répétition automatique des courses avec table à rouleaux intégrée (longueur 6000mm). Les rouleaux assurent soutien complet au matériel. Déchet final 250mm.
Unité hydraulique à économie d'énergie
Unité hydraulique avec pompe à réduction de bruit et pression constante d'exercice, complète de filtre d'aspiration à immersion; l'unité s'éteigne pendant la coupe et si la pression hydraulique n'est pas demandée, assurant une considérable économie d'énergie. Fournie complète d'huile et avec réducteurs de pression pour les étaux.
Installation de lubrification de série
L'installation de série est à lubrification minimale, permettant la coupe de profils et tubes sans la difficulté de récupération du réfrigérant le long des barres. Grace à ce système, le matériel est presque sec sans gaspillage de liquide. Trois possibilités de fonctionnement: toujours allumé, allumé pendant la coupe, éteint. Un niveau insuffisant d'huile est signalé par la machine.

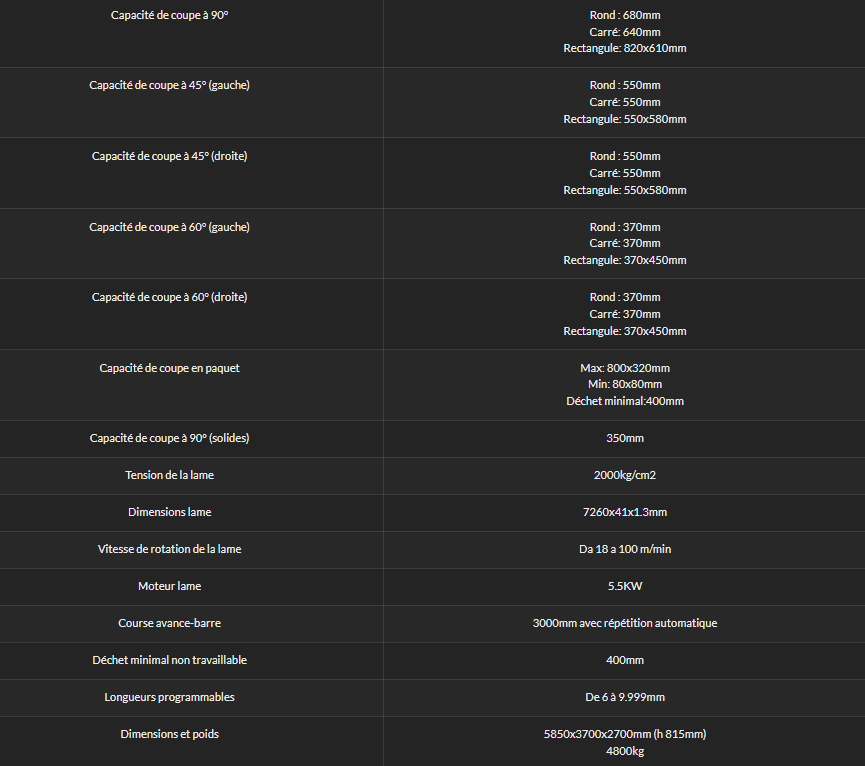

Données techniques
KTECH 802 F3000
