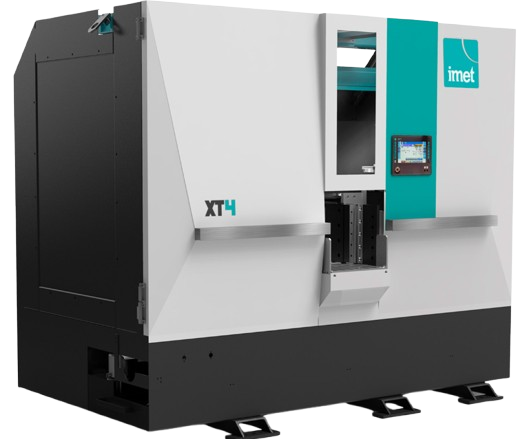

XT4
 Scie automatique pour applications industrielles


XT4 est une scie automatique à ruban de grand format pour applications industrielles et productions élevées de pleins. Ecran de 10" pour gérer le processus de coupe par une interface utilisateur facile et intuitive. La machine est - équipée de avance-barre intégré e d'un carter entier de protection pour la sécurité de l'opérateur.

Caractéristiques

Dessin innovatif

La XT Series est caractérisée par un dessin innovatif, linéaire et solide. Grace à ces péculiarités, XT4 a été sélectionnée pour le prestigieux ADI Design Index, l'annuaire publié par ADI
Associazione per il Design Industriale italiano
qui réunit le mieux du design italien, en outre a été admise à la sélection officielle pour le Compasso d'Oro, la reconnaissance la plus renommée dédiée au design italien.

Ecran tactile 10 pouces

XT Series est équipée avec contrôle numérique par écran tactile 10" permettant de gérer toutes les fonctions et visualiser tous les paramètres du processus de coupe par une interface utilisateur facile et intuitive.

Paramètres automatiques et bibliothèques matériaux

Par l'écran tactile l'opérateur peut accéder à une bibliothèque de plus de 150 matériaux prédéfinis (implémentables) et 99 programmes de coupe. Les paramètres nécessaires pour la coupe sont définis ici: l'opérateur a tout simplement à sélectionner un matériel, la mesure et la forme de la barre, et la machine calcule de façon automatique les paramètres adaptés.

Sécurité de l'opérateur

La sécurité de l'opérateur est assurée par carters de dessin nouveau protégeant les poulies guide-lame, la lame et les pièces mobiles de l'archet. Toutes les pièces mobiles sont protégées et inaccessibles à l'opérateur pendant le travail, l'ouverture des carters de protection est signalisée par microinterrupteurs. La machine permet l'affichage des anomalies sur l'écran.

Accessibilité totale

Le système de carters entiers sur tous les 4 cotés n'affecte pas l'accessibilité à chaque composant (mécanique et électronique) de la machine: en cas d'entretien ordinaire et extraordinaire, l'opérateur peut accéder à toutes les parties intérieures par les carters ouvrantes.

Archet à structure double

Conçu pour obtenir une résistance maximale sur sections grandes et une stabilité maximale pendant la coupe, l'archet des scies automatiques XT Series présente une structure double rigide en acier électro-soudé et double colonne afin de réduire les vibrations et le bruit.

Mouvement à l'archet

Mouvement de l'archet parfaitement balancé et assuré par un moteur brushless à hautes performances qui actionne une vis à recirculation de billes avec couple de 6,2 NM. Ce système garantit une grande précision dans le contrôle de la vitesse de descente, même si elle est très baisse.

Avancement du matériel


Positionnement du matériel le long de l'avance-barre intégré (course de 500mm avec répétition, pignon et crémaillière pour un contrôle optimal sur position et vitesse de l'avance-barre); étaux ouvrants sur deux cotés pour positionnement exacte et rapide dans les modalités différentes de coupe, même sur barres non parfaitement linéaires. L'avance-barre est actionné par moteur brushless, coulissant sur guides rectifiées et patins à recirculation de billes.

Etau


Étau de blocage matériau installé devant et derrière la lame. L'étau antérieur étant modulaire, on peut choisir si le positionner seulement devant, seulement derrière la lame ou dans les deux positions c'est à dire de façon "à fourche". Ce système permet d'ouvrir les 4 machoires sur les deux cotés afin de faciliter le chargement des barres non parfaitement linéaires.

Etau avec 4 machoires (2 avant et 2 après le ruban)


Dans cette configuration, l'utilisateur choisit d'avoir 4 mâchoires pour serrer le matériau soit avant qu'après la lame, très utile lors de l'utilisation de lames en métal dur (WIDIA) pour une plus grande stabilité en phase de coupe. Déchets minimum: 60 mm.

Etau avec 2 machoires


Dans cette configuration, l'étau est équipé de deux mâchoires, placées après la lame pour que le minimum de déchets soit réduit à 30 mm.

Tensionnement de la lame


La mise en tension de la lame se fait par un cylindre hydraulique et est contrôlée par le logiciel de la scie. Si la scie n'est pas utilisée pendant quelque temps, le système de contrôle relâche la lame pour ne pas la soumettre à des contraintes inutiles. En cas de rupture de la lame, le cycle de coupe s'arrête immédiatement avec signalisation d'alarme sur l'écran.

Economie d'énergie


Le fonctionnement de la centrale hydraulique des scies de la série XT garantit une économie du 80% par rapport à groupes hydrauliques traditionnels: 3,3 kW/h par jour par rapport aux 16 kW/ h par jour des autres groupes hydrauliques. Cela se traduit par de économies allant jusqu'à a EURO 410 par an (calculées sur 8 heures de fonctionnement par jour pendant 220 jours).

Detach system


A la fin de la coupe, ce dispositif permet de détacher la lame de la pièce avant de la remontée de l'archet afin d'éliminer la friction entre lame et matériel. Très efficace, ce système préserve la durée de l'outil en cas d'utilisation des lames en métal dur et/ou dispositif pour coupe en paquet.

Patins guide-lame


Patins guide-lame avec éléments en métal dur, complets avec rouleaux latéraux cimentés, trempés et rectifiés avec large intervalle de réglage. Le guidelame mobile est maintenu da façon automatique dans la zone de coupe. Dans le corps du guide-lame, un palier avec anneau en widia garantit un alignement parfait et préserve la durèe du paller.

IMET Sense


IMET SENSE permet d'accélérer les temps de coupe en optimisant l'approche rapide du ruban au matériel: une fois la lame se trouve à 10mm de la pièce, la machine utilise les paramètres de coupe pour haute vitesse spécifiés pour le matériel de la barre.

Evacuateur de copeaux à vis sans fin


La machine est équipée d'un évacuateur de copeaux à vis sans de hauteur standard de 420mm.

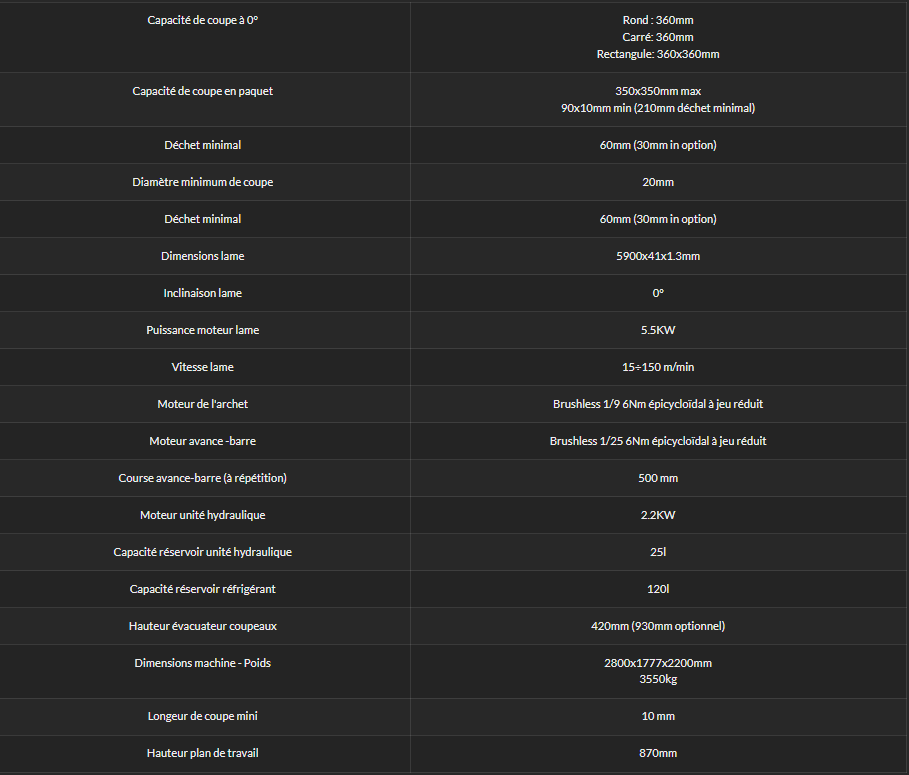

Données techniques

XT4
