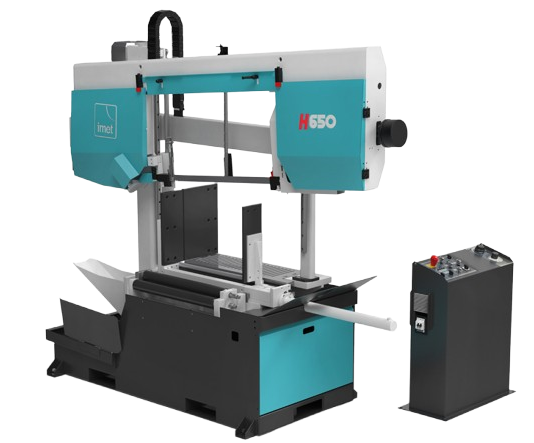

H 650
Scie à ruban semi-automatique pour coupe à 90°
H 650 est la scie semiautomatique à double colonne pour les coupes à 90° de poutres, tubes, profilés, solides en acier; idéale pour la menuiserie, l'usinage de l'acier de construction et les usines de tubes. Le machine est equipée d'une grande surface de travail avant et après la lame et d'un arc en acier électrosoudé avec descente hydraulique.
Caractéristiques
Grand plan de travail
La scie est équipée d'une grande plan de travail pour un soutien maximal du matériau lors de la coupe (même dans le cas de solides et de grands diamètres). Deux rouleaux fous sont montés avant la lame pour faciliter le chargement et le movimentation de barres et de profiles lourdes; après la ligne de coupe le plan est équipé d'une plaque perforée.
Etau fixe
La scie est équipée d'un étau fixe pour bloquer le matériau avec un piston hydraulique et une course totale de 650 mm et un mouvement sur des guides à recirculation de billes. L'étau est équipé en standard d'un régulateur de pression positionné sur la centrale hydraulique.
Archet en acier électrosoudé
L'arche est en acier électrosoudé avec une structure rigide et descente hydraulique (régulation de vitesse et pression via sélecteurs sur la console) et coulissement sur double guidage linéaire et patins de recirculation sphères. La structure rigide et la descente parfaitement équilibrée permettent une parfaite et constante pénétration de la lame dans le matériau, réduisant les vibrations lors de la coupe et optimisant les temps de coupe et l'efficacité de fonctionnement de la machine.
Tension de coupe
Les scies Imet sont équipées d'une haute tension pour éviter une éventuelle casse lors de la coupe; la lame de H 650 est equipée avec micro-interrupteur de commande pour un arrêt immédiat en cas de panne ou perte de tension. L'alignement des lames est également optimisé via les patins guide-lame coulissant sur guides linéaires avec inserts en métal dur et roulement supplémentaires.
Lame inclinée
Toutes nos scies pour menuiserie et profilés sont équipées d'une lame inclinée (6° pour H 650): la bande n'est jamais parallèle au plan de travail et à la matière. Cela permet à la machine de toujours couper en section et jamais en plein (qu'il s'agisse de tubes carrés, en boîte ou plats) même pendant le fin de coupe. Le système évite les contraintes sur la lame, améliorant les performances et la durée de vie de l'outil.
Dispositif palpeur mécanique
La machine est équipée en standard d'un dispositif palpeur mécanique placé sur la lame qui permet à la scie de s'approcher du matériau (le dispositif consiste en une palette placée sur la lame qui descend avec l'arc), détectant automatiquement le point de départ de la coupe et optimiser les temps de cycle de travail.
Tableau de commande
Console extérieure et mobile, permettant de gérer toutes les opérations de KS 502, avec LED de contrôle de la tension de la lame, possibilité de régler la vitesse de descente et la force de pénétration dans le matériel. Ici l'opérateur peut choisir entre 3 modalités différentes de fin coupe: remontée de l'archet avec lame fixe ou avec lame en fonction ou encore fin du cycle sans remontée de l'archet.
Nettoyage du plan de travail
La machine est équipée de série d'une brosse en nylon pour nettoyer la lame pendant le processus de coupe; Il est disponible aussi une brosse en acier. Dans la partie arrière de la scie se trouve un réservoir de récupération des copeaux et du liquide de refroidissement avec des plaques anti-éclaboussures pour éviter la la dispersion du liquide.

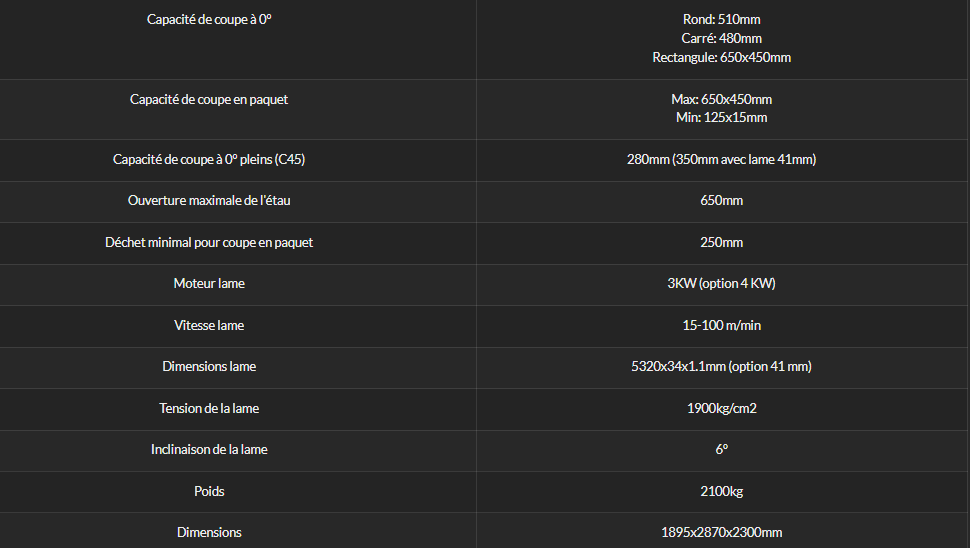

Données techniques
