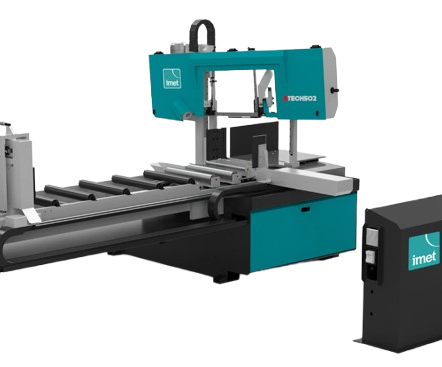

KTECH 502 F2000
Scie automatique à double colonne
K-TECH 502 est la scie automatique à double colonne avec possibilité de coupes de 60° gauche jusqu'à 60° droite avec rotation motorisée et contrôle numérique CNC du processus de coupe. Spécialement adaptée pour la coupe de profils de charpente.
Caractéristiques
Ecran tactile 10 pouces
KTECH 502 est équipée avec contrôle numérique et écran tactile de 10" permettant de gérer toutes les opérations et de définir les lignes et processus de coupe par une interface utilisateur facile et intuitive. L'écran tactile permet le réglage des types différents de coupe (coupe symétrique/asymétrique, coupe à pointe), quantités des coupes et nombre de courses de l'avance-barre.
Coupe à pointe
Parmi les principales fonctionnalités de Ktech, il y a la possibilité de créer un programme via un écran tactile pour la coupe des bords. Dans le menu AUTO, l'utilisateur sélectionne le réglage requis pour le processus de coupe (lame et vitesse du chargeur), puis il peut rapporter toutes les données de son dessin technique et de sa disposition sur l'écran tactile, en recréant les mesures exactes de la barre pour procéder coupe désirée.
Système d'éjection
L'opérateur peut sélectionner, via les paramètres de la machine, pour régler l'expulsion automatique des pièces coupées de 3 manières différentes: 0-pas d'expulsion; 1-expulsion uniquement de la coupe d'affrachissment; 2-expulsion pour toutes les pièces coupées. Il est possible de définir la valeur d'expulsion a partir des paramètres de la machine.
Chariot d'alimentation comme butée de mesure
Il est possible d'utiliser le chargeur comme butée de longueur lorsque la machine coupe en cycle semi-automatique en amenant le chargeur à la longueur requise (minimum 270 mm, distance maximale entre la lame et le chargeur) en utilisant l'option GO TO; dans ce cas, la barre sera chargée par le côté déchargement. L'étau d'alimentation est complètement fermé pour être utilisé comme butée de longueur.
4 axes contrôlés par CN
Les scies automatiques K-TECH sont équipées de système de commande numérique contrôlant 4 axes (déplacement latéral et fermeture de l'étau, avancement du matériel et rotation de l'archet) . Tous les mouvements sont gérés par le pupitre avec ecran tactile.
Archet en acier à section tubulaire
Mouvement hydraulique avec double guide linéaire et patins à recirculation de billes. Incliné de 6° pour optimiser la pénétration dans le matériel. La structure en acier électrosoudé garantit l'élimination des vibrations pendant la coupe.
Rotation de l'archet
La rotation automatique de la scie est gérée par le motoréducteur et l'inverseur. Un verin hydraulique verrouille l'archet une fois qu'il a atteint la position définie. Pour rester propre et permettre une rotation parfaite, un système de dépuration de l'air fonctionne pendant la rotation. La puissance de rotation de l'arc est de 0,55 kW.
Lame
La lame de K-TECH 502 est équipée de variateur de vitesse (entre 18 et 100 mt/min) afin d'optimiser l'efficacité sur une large gamme de matériaux en préservant la durée de la lame. Tension du ruban élevé (2000kg/cm2) pour réduire l'effort sur le ruban et augmenter la performance aussi sur des sections grandes.
Dispositif mécanique palpeur
KTECH 502 F2000 utilise un dispositif de palpeur mécanique qui permet une approche rapide pour la détection du point de début coupe et ensuite bascule automatiquement en avance de coupe. La fin coupe est positionnée sur le patin guide-lame réglable avec micro interrupteur de contrôle.
Avance-barre
La machine est équipée de série d'un avance-barre avec table à rouleaux intégrée de 2000mm (disponible en option avance-barre de 3000mm). Avance barre avec moteur brushless BMH 2.5 N-m avec pignon et crémaillère. Chute minimale 250mm, diamètre minimal pour la coupe 10mm.
Précision de coupe
KTECH 502 est équipée de système de contrôle automatique des dimensions de la pièce par encodeur infinitésimal et correction automatique des longueurs de coupe. La précision de positionnement de l'archet est assurée grace a une lecture loin du centre machine.
Installation de lubrification minimale de série
Système à double micro pulvérisation pour huile entière contrôlé par interrupteurs.

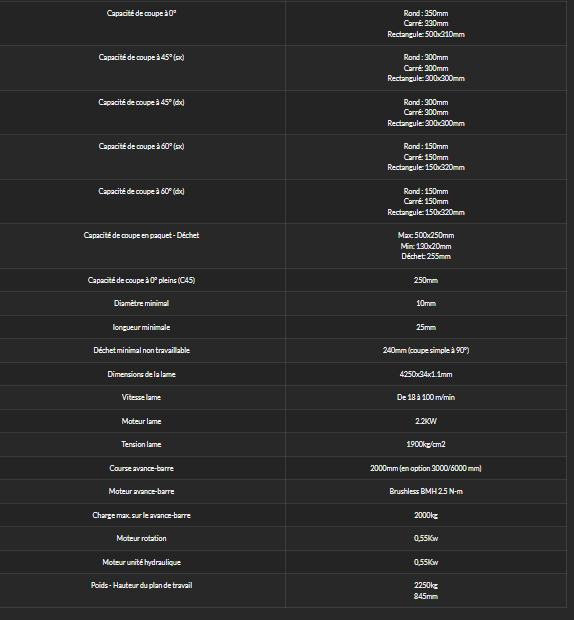

Données techniques
KTECH 502 F2000
