KTECH 502 F2000
Scie automatique pour coupe à angle

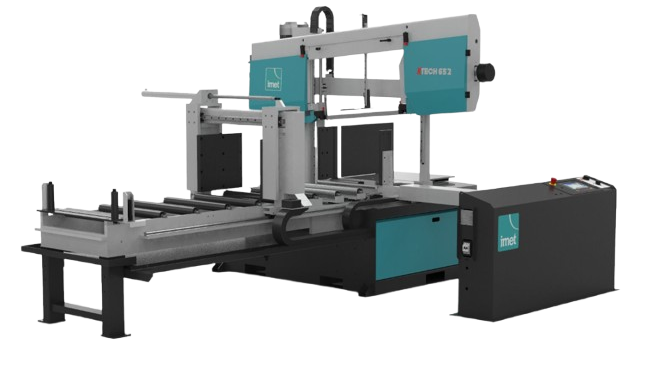

KTECH 652 est la scie automatique à ruban à double colonne pour couper profils de charpente. La machine peut couper de 60° gauche jusqu'à 60° droite avec rotation motorisée de l'archet, gérée par contrôle numérique. KTECH 652 offre un système de coupe complètement automatique avec avance-barre intégré.
Caractéristiques
Ecran tactile 10 pouces
KTECH1202 est équipée avec contrôle numérique par écran tactile 10" permettant de gérer toutes les fonctions opératives et de définir les lignes et processus de coupe par une interface utilisateur facile et intuitive. L'écran tactile permet le réglage des types différents de coupe (coupe symétrique/asymétrique, coupe à pointe), quantités des coupes et nombre des courses de l'avance-barre.
Système d'éjection
L'opérateur peut sélectionner, via les paramètres de la machine, pour régler l'expulsion automatique des pièces coupées de 3 manières différentes: 0-pas d'expulsion; 1-expulsion uniquement de la coupe d'affrachissment; 2-expulsion pour toutes les pièces coupées. Il est possible de définir la valeur d'expulsion a partir des paramètres de la machine.
Chariot d'alimentation comme butée de mesure
Il est possible d'utiliser le chargeur comme butée de longueur lorsque la machine coupe en cycle semi-automatique en amenant le chargeur à la longueur requise (minimum 270 mm, distance maximale entre la lame et le chargeur) en utilisant l'option GO TO; dans ce cas, la barre sera chargée par le côté déchargement. L'étau d'alimentation est complètement fermé pour être utilisé comme butée de longueur.
4 axe contrôlés
Les scies automatique K-TECH sont équipées de système à 4 axes contrôlés (déplacement latéral et fermeture de l'étau, avancement du matériel et rotation de l'archet) par contrôle numérique. Tous les mouvements sont gérés par l'écran tactile.
Archet en acier
Mouvement hydraulique avec double guide linéaire et patins à recirculation de billes. Incliné de 6° pour optimiser la pénétration dans le matériel. La structure en acier électro-soudé garantit l'élimination des vibrations pendant la coupe.
Rotation de l'archet
La rotation automatique de la scie est gérée par le motoréducteur et l'inverseur. Un verin hydraulique verrouille l'archet une fois qu'il a atteint la position définie. Pour rester propre et permettre une rotation parfaite, un système de dépuration de l'air fonctionne pendant la rotation. La puissance de rotation de l'arc est de 0,55 kW.
Lame
La lame de K-TECH 652 est équipée de variateur de vitesse (entre 18 et 100 mt/min) afin d'optimiser l'efficacité sur une large gamme de matériaux en préservant la durée de la lame. Tension du ruban élevé (2000kg/cm2) pour réduire l'effort sur le ruban et augmenter la performance aussi sur des sections grandes.
Dispositif mécanique palpeur
KTECH 652 F2000 utilise un dispositif mécanique palpeur pour la détection du point de début coupe et un approche rapide au matériel. La fin coupe est positionnée sur patin guide-lame mobile avec microinterrupteur de contrôle.
Avance-barre
La machine est équipée de série d'un avance-barre avec table à rouleaux intégrée de 2000mm (disponible comme option avance-barre de 3000mm). Moteur avance-barre brushless BMH 2.5 N-m avec pignon et crémaillère. Déchet minimal 250mm, diamètre minimal pour la coupe 10mm. Ils ont disponibles en optiion avance-barre avec longeur differentes F3000 ou F6000.
Précision de coupe
KTECH 652 est équipée de système de contrôle automatique des dimensions de la pièce par encodeur infinitésimal et correction automatique des longueurs de coupe. La précision maximale de positionnement de l'archet est assurée par la lecture loin du centre.
Installation de lubrification
Système à double lubro-réfrigération avec nébuliseur pour huile émulsionnable contrôlé par interrupteurs. Installation de lubrification minimale de série sur KTECH 652.

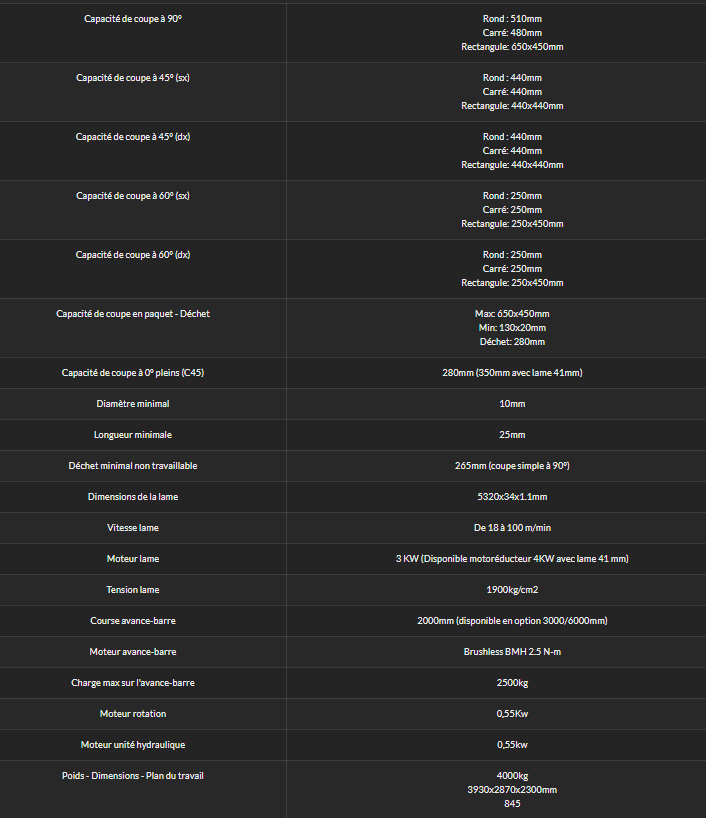

Données techniques
KTECH 652 F2000
