H 652

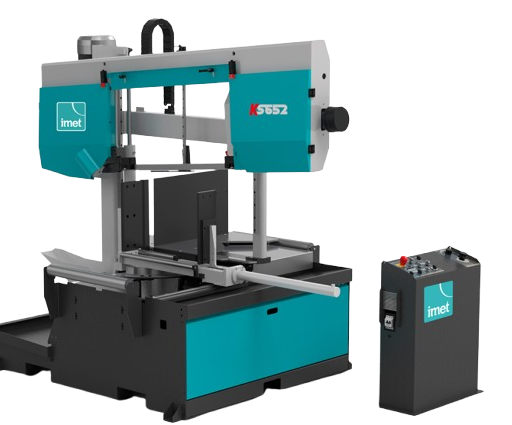

Scie à ruban semi-automatique à double montant
KS 652 est une scie à ruban semiautomatique à double montant, conçue pour l'utilisation dans le secteur de la charpente mécanique, tubes, profils et poutres. KS 652 peut couper à droite et gauche jusqu'à 60°. Pour une meilleure précision, une échelle graduée est prévue (éloignée du centre de la machine pou en faciliter la lecture) comme référence visif.
Caractéristiques
Serrage du matériel
Etau d'ouverture glissant de façon transversale sur le plan de travail par guides linéaires, réducteur de pression de série. Toutes les machines de la série KS (450, 502, 620 et 652) permettent de fixer l'étau de serrage du matériel une seule fois et de tourner l'archet pour couper à droite comme à gauche (jusqu'à 60°). L'étau est équipé d'un régulateur de pression positionné sur le groupe hydraulique.
Large plan de travail
Plan de travail pivotant avec l'archet et le passage de la lame afin de soutenir tout le matériel dans les différents angles.
Précision de coupe
Pour une meilleure précision de coupe, une échelle graduée est prévue comme référence visif pour l'opérateur. Système de arrêts automatiques à 0° et 45° (droite et gauche). Pour une précision de coupe plus haute, les scies à ruban IMET sont équipée avec un système de détection des degrés de coupe éloigné du centre de la machine.
Archet de coupe
Archet en acier électrosoudé, lame avec inclinaison de 6° pour augmenter la capacité de pénétration dans le matériel et optimiser la coupe. Rotation de l'archet sur palier de butée préchargé. Tension de la lame de KS 652: 2000kg/cm2, avec microinterrupteur de contrôle pour arrêt immédiat en cas de lame cassée.
Tension de lame
Tension de la lame de KS 652: 2000kg/cm2, avec microinterrupteur de contrôle pour arrêt immédiat en cas de lame cassée ou panne de courant. La machine est équipée de patins guide-lame coulissants sur guides linéaires pour facilité de réglage et avec parties en métal dur et roulements supplémentaires pour un alignement optimal.
Dispositif mécanique palpeur
Le dispositif palpeur détecte de façon automatique le matériel et le point de début et fin coupe.
Tableau de commande
Console extérieure et mobile, permettant de gérer toutes les opérations de KS 502, avec LED de contrôle de la tension de la lame, possibilité de régler la vitesse de descente et la force de pénétration dans le matériel. Ici l'opérateur peut choisir entre 3 modalités différentes de fin coupe: remontée de l'archet avec lame fixe ou avec lame en fonction ou encore fin du cycle sans remontée de l'archet.
Nettoyage du plan de travail
de série, brosse motorisée en nylon, actionnée par la rotation de la poulie motrice.

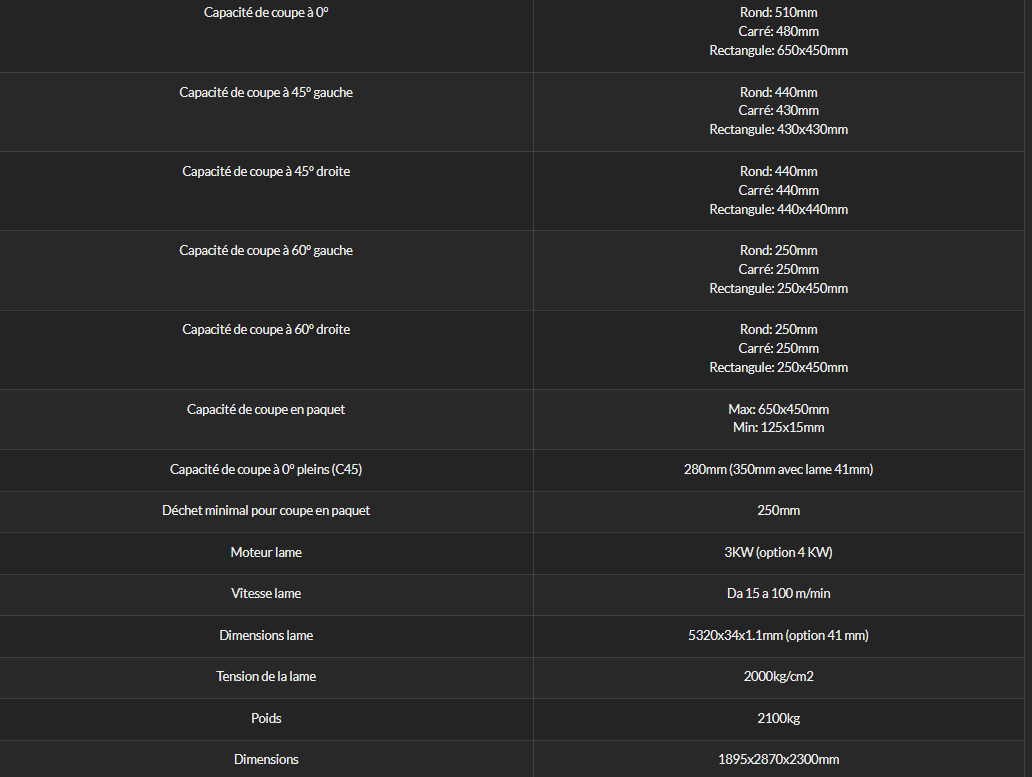

Données techniques
KS 652
